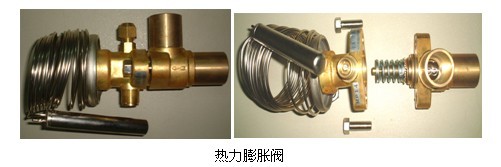

热力膨胀阀

    热力膨胀阀系一种根据蒸发器回气过热度的变化，而自动调节阀口开启度的膨胀阀。膨胀阀的顶部为感应动力机构，由气箱、波纹薄膜、毛细管和感温包组成。感温包里充注的是氟利昂或其他低沸点液体，安装时将感温包紧固在蒸发器出口的回气管上，用以反应回气的温度变化。毛细管的作用是见感温包内由温度的变化而产生的压力变化传导到阀顶气箱中的波纹薄膜上方。波纹薄膜的断面呈波浪形，和罐头的底盖类似，随所受压力的变化能作上下2~3mm的位移变形。波纹薄膜的位移推动其下方的传动块，再经过传动杆的传动作用于阀针座。这样，当波纹薄膜向下移动时阀针座也向下移动，阀口开启度增大；反之，则阀口开启度减小。阀针座的下部为调节部分，由弹簧、弹簧座和调节杆组成。这部分的作用是用以调整弹簧的弹力以调整膨胀阀的开启过热度。
