冷却塔

    冷却塔是将携带热量的冷却水在塔中与空气进行热交换，将热量传输给空气并散入大气环境中去的装置，在冷却水系统中起节约用水和降低能耗的作用。

    冷却塔一般由塔体部分、风机部分、配水部分、淋水部分及收水部分组成，下塔体可以兼做贮水用。常用的冷却塔有自然通风式冷却塔、机械通风式冷却塔和混合通风冷却塔。

    ⑴自然通风式冷却塔

    自然通风式冷却塔是利用空气自然对流来使水冷却的，水流运动形式有喷淋、溅滴等多种。自然通风式冷却塔的基本结构主要有进水管、出水管、分配水管、喷头和通风百叶窗等部件组成。

    用水泵将制冷装置的冷却回水经冷却塔的进水管送往分配水管，分配水管上装有许多均匀分布的杯式喷嘴，水从喷嘴喷出，散成很多细小的水滴，增大水与从百叶窗进入的空气的接触面积及接触时间，以促进它们之间的热量交换，从而降低水温。最后喷洒的水落入集水池中由出水管引出供冷凝器循环使用。

    自然通风式冷却塔优点是；构造简单；设备投资少；运行维护方便。缺点是：占地面积大；冷却效率低；冷却效果不稳定，易受风速和风向的影响，水被吹散的损失大。它只适用于空气温度较低、相对湿度较小地区的小型制冷装置。

    ⑵机械通风式冷却塔

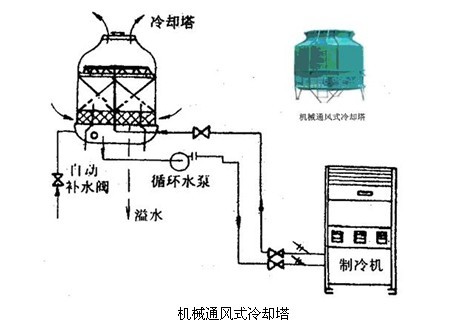

    制冷装置的冷却回水，由冷却塔的上部被喷淋在塔内的填充层上，以增大水和空气的接触面积及接触时间，被冷却后的水从填充层流至下部水池内，通过循环水泵再送回制冷装置循环使用。冷却塔顶部装有通风机，使空气以一定的流速由下而上通风。通风式冷却塔需要消耗电能，而且维护管理比较复杂。但是它的冷却效率高，结构紧凑，占地面积小，适用范围广。

    根据水和空气在填料中的流动方式不同，机械通风式冷却塔又可分为逆流式机械通风冷却塔和横流式机械通风冷却塔等。玻璃钢冷却塔是近年来发展起来的一种新型冷却塔，一般属于机械通风式的居多。

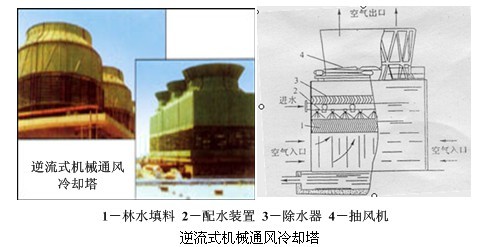

    ①逆流式机械通风冷却塔：逆流式机械通风冷却塔简称逆流式冷却塔，其结构如图所示。所谓逆流式冷却塔是指在塔内空气和水通过填料时的流动方向是相逆的：热水从上向下淋洒，而空气从下向上流动。这种冷却塔的冷却效果比较好，横断面积相对较小，其缺点是配水不够均匀，而且塔体高度较大。

    ②横流式机械通风冷却塔：横流式机械通风冷却塔简称横流式冷却塔，其结构如图所示。横流式冷却塔是指空气通过填料是横向流动的。这种冷却塔中空气和水热交换不如逆流式冷却塔充分，所以其冷却效果较差。但是由于这种冷却塔不需要专门设置进风口。所以塔体的高度低，而且配水比较均匀，另外配水管的高度较低，工作时水泵的扬程低，耗电较小。

    对于制冷工程中使用的中小型冷却塔，横流式的优点并不突出，所以一般多采用逆流式冷却塔。

    ③玻璃钢冷却塔是一种新型的冷却塔：它的塔体由玻璃钢制成，具有重量轻、耐腐蚀、安装方便等一系列优点，目前在国内制冷空调工程中得到广泛的应用。
