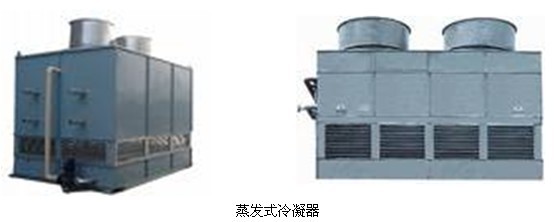

蒸发式冷凝器
在蒸发式冷却冷凝器中，制冷剂冷凝时放出的热量同时被水和空气带走，为了强化蒸发冷凝器内空气的流动，及时带走蒸发的水蒸汽，要安装通风机吹风或吸风，根据通风机在箱体中的安装位置，蒸发式冷却冷凝器可分为吹风式、吸风式和预冷式等类型，如图5.18所示。
蒸发式冷却冷凝器中的传热部分是一个由光管或肋片管组成的蛇形冷凝管组，管组装在一个由型钢和钢板焊制的立式箱体内。箱体的底部为一水盘。箱体的两侧或顶部设有通风机，箱体底部兼作冷却水循环水池。制冷剂蒸汽由蒸汽分配管进入每根蛇形管，冷凝的液体经集液管流入贮液器中。水盘内的水用浮子控制，保持一定的水位。冷却水用水泵压送到冷凝管的上方，经喷嘴喷淋到蛇形管组的上方，沿冷凝管组的外表面流下。水受热后一部分变成蒸汽，其余的沿蛇形管外表面流入下部的水盘内，经水泵再送到喷嘴循环使用。
蒸发式冷凝器的优点是：①用水量少；②结构紧凑，可安装在屋顶上，节省占地面积。缺点是：冷却水不断循环使用，水垢层增长较快，需要使用经过软化处理的水。
蒸发式冷却冷凝器的耗水量少，特别适合用于缺水和气候干燥的地区。
|
