水冷式冷凝器
水冷式冷凝器是以水作为冷却介质,靠水的温升带走冷凝热量。冷却水可以一次通过,也可以循环使用,但循环使用时系统中需设有冷却塔或冷却池。水冷式冷凝器按其结构形式又可分为壳管式冷凝器和套管式冷凝器两种。
⑴壳管式冷凝器
常见的是壳管式冷凝器,壳管式冷凝器又可分为立式壳管式冷凝器和卧式壳管式冷凝器。 ①立式壳管式冷凝器

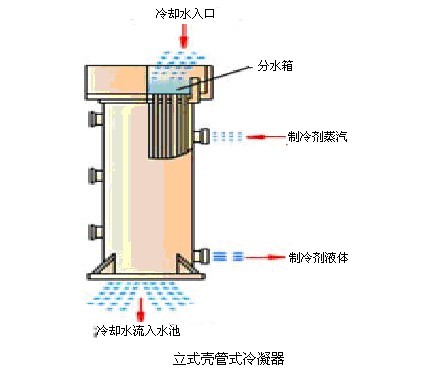

立式壳管式冷凝器是一直立的圆筒形状,主要由筒体、管板、换热管、配水箱和各种接管等组成。冷却水从顶部进入配水箱内,在每根换热管的顶部设有导流管嘴,导流管嘴可均匀分配进入换热管束的进水量,并使冷却水沿着切线方向进入换热管内,于螺旋线状沿换热管的内壁向下流动,形成水膜。
气态制冷剂从冷凝器筒体的中部位置进入筒体内沿着换热管的外壁流动与冷却水进行换热,被冷凝后的高压液态制冷剂积存在冷凝器的底部后排出。
②卧式壳管式冷凝器

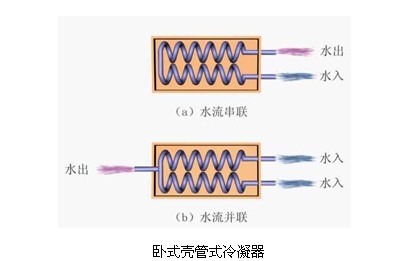

它与立式冷凝器有相类似的壳体结构,主要区别在于壳体的水平安放和水的多路流动。卧式冷凝器不仅广泛地用于氨制冷系统,也可以用于氟利昂制冷系统,但其结构略有不同。氨卧式冷凝器的冷却管采用光滑无缝钢管,而氟利昂卧式冷凝器的冷却管一般采用低肋铜管。这是由于氟利昂放热系数较低的缘故。值得注意的是,有的氟利昂制冷机组一般不设贮液筒,只采用冷凝器底部少设几排管子,兼作贮液筒用。
⑵套管式冷凝器
制冷剂的蒸气从上方进入内外管之间的空腔,在内管外表面上冷凝,液体在外管底部依次下流,从下端流入贮液器中。冷却水从冷凝器的下方进入,依次经过各排内管从上部流出,与制冷剂呈逆流方式。这种冷凝器的优点是结构简单,便于制造,且因系单管冷凝,介质流动方向相反,故传热效果好,当水流速为1~2m/s时传热系数可达800kcal/(m2﹒℃)。其缺点是金属消耗量大,而且当纵向管数较多时,下部的管子充有较多的液体,使传热面积不能充分利用。另外紧凑性差,清洗困难,并需大量连接弯头。因此,这种冷凝器在氨制冷装置中已很少应用。对于小型氟利昂空调机组仍广泛使用套管式冷凝器。 |
